UE5 Virtual Texture 与 RVT 深度理解

来源：Virtual Texture / RVT 源码通读 + RenderDoc 截帧实测 + 运行时调试命令输出
引擎版本：UE 5.8
面向读者：UE 图形程序员

Virtual Texture 的资料大多停在”它是个按需加载的大贴图”这一层，真正卡住人的是另外几件事：Feedback 到底什么时候写、为什么截帧里常常一个 VirtualTextureDraw 都看不到、RVT 的 Mip 到底有几套、物理池那个 9240×9240 的怪尺寸是怎么算出来的。

这几个问题的答案全都在源码里，而且彼此咬合成一个跨帧闭环。下面按”地址空间 → 闭环调度 → 采样侧 → 生产侧 → 截帧判读”的顺序把这条链路拆开，每一步都给到能自己去引擎里跟一遍的坐标。

VT 到底解决什么问题
地址空间：页表、Morton 编码与物理池
跨帧闭环：一次页面请求的完整生命周期
Consumer 侧：三套 Mip 决策
Producer 侧：一个页面是怎么画出来的
Adaptive Virtual Texture
RenderDoc 截帧：marker、资源名与稳定抓帧
调试命令与池用量判读
强制更新手段与三个预算
坑点速查
参考链接

一、VT 到底解决什么问题

1.1 一句话本质

逻辑（虚拟）地址空间可以巨大，但显存里只驻留一个固定预算的物理缓存 atlas；由 GPU feedback 驱动”按需分配 + 二级间接寻址”，把可见的 tile 动态装入物理池。

这和操作系统的虚拟内存是同一套哲学：逻辑地址（虚拟贴图，可极大）↔ 物理页帧（物理池，固定预算），中间靠页表间接寻址；cache miss 时把 tile 装入物理池，相当于 page fault 补页。运行起来就三步：

判断需要哪些 tile —— 靠 GPU Feedback（哪张贴图 / 哪个 tile / 哪个 mip）
装载 —— 把缺的 tile 产出或流入物理池
重定位采样 —— pixel shader 先查页表拿物理坐标，再采物理池

1.2 VT 家族：四种类型，两大类

引擎里的 VT 按”数据从哪来”分两大类：

类别	类型	数据来源	典型用途
SVT（Streaming）	`UVirtualTexture2D`	磁盘流式解码	超大离线贴图、UDIM
SVT	`ULightMapVirtualTexture2D`	磁盘（同上）	Lightmap VT
RVT（Runtime）	`URuntimeVirtualTexture`	实时用材质渲染一张 tile	地形材质缓存
RVT	RVT 勾选 `bAdaptive` → AdaptiveRVT	同上 + 自适应页表	超大开放世界地形

四者共用同一套 VT 运行时（FVirtualTextureSystem / page table / physical pool / feedback 闭环），唯一区别是 producer 不同。维护物理池的算法就是 FVirtualTextureSystem，RVT 只是插了一个特殊 producer（FRuntimeVirtualTextureProducer）；AdaptiveRVT 额外多一层 indirection。

1.3 两类各解决什么

SVT 解决”空间”：一张巨图无法整体驻留显存，按可见 tile 流式加载。本质是比 mip-based Texture Streaming 更细粒度的贴图内存管理——Streaming 只能整图按 mip 流送，VT 能到 tile 级，避免”只看到一角却整图加载”的冗余。
RVT 解决”材质复杂度”：地形往往多图层按权重混合，四图层就要采样约 9 次（4 基色 + 4 法线 + 1 splat map），层数再多还成倍增长。RVT 把这些每帧重复、但结果静态的昂贵混合预烘到一张 VT，之后地形和贴地物件只需采一层 RVT。

❗ RVT 不是省显存，它反而要额外吃一块物理池。它省的是 base pass 的采样与混合开销。

1.4 RVT 的成本模型

不用 RVT 时，多层地形材质的成本近似为：

传统成本 ≈ 可见像素数 × 复杂材质成本 × 帧数 × 消费者数量

用了 RVT 之后：

RVT 成本
≈ 新请求或失效页面的 Texel 数 × Producer 材质成本
+ 每帧可见像素数 × RVT 采样成本
+ Page Table、Feedback 和物理缓存管理成本

所以 RVT 是用显存、页面管理和一次间接寻址，换取复杂材质结果的跨帧、跨物体复用。内容相对静态、材质层数多、缓存命中率高，或者存在多个消费者时收益明显；反过来，如果大量动态内容让大范围页面每帧失效，RVT 可能没有收益，甚至比直接算更贵。

1.5 Draw in Virtual Textures 与 Draw in Main Pass

一个写入 RVT 的 Primitive 有两条相对独立的渲染路径：

Primitive / Material
├─ Draw in Virtual Textures → 把材质属性写入指定 RVT
└─ Draw in Main Pass        → 物体本身是否参与普通场景主渲染

Draw in Virtual Textures 指定该物体写入哪些 RVT。写进去的不一定只是颜色，还可能是 BaseColor、Normal、Roughness、Specular、World Height、Mask 等按 RVT Material Type 打包后的属性。

Draw in Main Pass 决定物体是否作为普通场景物体直接出现在画面中：

选项	行为	常见用途
`Never`	永远不进主通道，只写 RVT	隐形 RVT Stamp、道路或地形混合辅助网格
`From Virtual Texture`	由匹配 RVT Volume 的 `Hide Primitives` 控制；没有匹配 Volume 时仍显示	RVT 可用时隐藏、缺 Volume 时回退普通渲染
`Always`	始终进主通道，同时也可写 RVT	物体既要直接显示，又要给 RVT 供数据

纯辅助网格设成 Never 时，最终看到的不是这个网格本身，而是地形或其他 Consumer 采样 RVT 后的混合效果。代价是 RVT 缺失、未覆盖或关闭时，该网格不会自动作为普通物体显示。

枚举定义在 Engine/Source/Runtime/Engine/Public/VT/RuntimeVirtualTextureEnum.h，组件属性在 Engine/Source/Runtime/Engine/Classes/Components/RuntimeVirtualTextureComponent.h。

二、地址空间：页表、Morton 编码与物理池

2.1 虚拟侧 vs 物理侧

这是整个系统里最重要的一处解耦：

	虚拟侧（逻辑）	物理侧（缓存）
代表类	`FVirtualTextureSpace` + `FTexturePageMap`	`FVirtualTexturePhysicalSpace` + `FTexturePagePool`
尺寸来源	RVT 资产配置（tile 数、tile 尺寸）	显存预算配置（`UVirtualTexturePoolConfig`）
大小	可寻址上限极大	固定，与逻辑分辨率完全解耦
是否常驻	不占显存（只是地址空间）	常驻显存，跨帧复用

虚拟 → 物理的映射不是空间连续的，而是按 LRU 分配顺序摆放：

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTexturePhysicalSpace.h:103
inline FIntVector GetPhysicalLocation(uint16 pAddress) const
{ return FIntVector(pAddress % GetSizeInTiles(), pAddress / GetSizeInTiles(), 0); }

pAddress 就是 LRU 槽位序号，与虚拟位置无关。同一次 drawcall 采样到的物理 tile 散布全图，不存在可以单独绑定的连续子区域——这一点直接决定了后面 §4.4 那个”为什么不能用硬件自动选 mip”的结论。

2.2 页表数量上限 = 16

一个 FVirtualTextureSpace 对应一张页表纹理。支持 feedback 的 space 最多 16 个，因为 32-bit feedback 只留了 4 bit 编码 page table id：

// Engine/Source/Runtime/RenderCore/Public/VirtualTexturingFwd.h:6
#define VIRTUALTEXTURE_MAX_FEEDBACK_SPACES 16

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureSystem.cpp:846
const int32 TryCount = NumAllocatedSpaces >= VIRTUALTEXTURE_MAX_FEEDBACK_SPACES ? 2 : 1;

配置一致的多张 VT 会图集式打包进同一 space（各自记录 offset 复用同一页表）。超过 16 个仍然会创建 space，但该 space 拿不到 feedback，只会打一条 warning。

2.3 页表格式：16-bit 还是 32-bit

页表项要存物理页坐标 (pPageX, pPageY)。物理池每边 tile 数决定需要几位：

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTexturePhysicalSpace.h:105-106
// 16bit page tables allocate 6bits to address TileX/Y, so can only address tiles from 0-63
inline bool DoesSupport16BitPageTable() const { return GetSizeInTiles() <= 64u; }

每边 ≤ 64 tile 时 6 bit 够用 → 16-bit 页表；更大就要 8 bit → 32-bit 页表。生成侧用 USE_16BIT 宏、采样侧用 bPageTableExtraBits 区分，两侧位布局严格镜像：

// Engine/Shaders/Private/PageTableUpdate.usf:67-81 —— 生成侧打包
#if USE_16BIT
    const uint PageCoordinateBitCount = 6;
#else
    const uint PageCoordinateBitCount = 8;
#endif
uint Page = vLevel;                                  // 低 4 bit = vLevel
Page |= pPage.x << 4;
Page |= pPage.y << (4 + PageCoordinateBitCount);

// Engine/Shaders/Private/VirtualTextureCommon.ush —— 采样侧解包，与上面镜像
const uint vLevel  = PackedPageTableValue & 0xf;
const uint pPageX  = bPageTableExtraBits ? (v >> 4) & 0xff  : (v >> 4) & 0x3f;
const uint pPageY  = bPageTableExtraBits ? (v >> 12) & 0xff : (v >> 10) & 0x3f;

2.4 地址编码：四进制 Morton，天然是四叉树

页表里的虚拟地址 vAddress 用 Morton 码（Z-order） 存储，本身就是四叉树布局——每一级 mip 正好对应四个子节点，邻居和父子计算都极方便：

// Engine/Source/Runtime/Renderer/Private/VT/TexturePageMap.h:24-25
// Address is Morton order, relative to mip 0
uint32 vAddress : 24;

往上一级 mip，地址范围就是当前 << 2（每级 ×4 = 2 bit）。页表更新时在 VS 里把 Morton 反交织回 (x, y)：

// Engine/Shaders/Private/PageTableUpdate.usf:52-53
vPage.x = ReverseMortonCode2( vAddress );      // 取偶数位
vPage.y = ReverseMortonCode2( vAddress >> 1 ); // 取奇数位

2.5 物理池尺寸是怎么算出来的

物理纹理边长 = TileWidthHeight × PhysicalTileSize，两个因子来源完全不同。

① PhysicalTileSize = 逻辑 TileSize + 2 × Border

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureProducer.cpp:84
PhysicalSpaceDesc.TileSize = InDesc.TileSize + InDesc.TileBorderSize * 2u;  // 例：256 + 4*2 = 264

② TileWidthHeight = floor(sqrt(预算 / 单 tile 字节)) —— 这个来自 pool 预算，不在 RVT 资产里：

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureSystem.cpp:960-1004
const int32 PoolSizeInBytes = SizeInMegabyte * 1024u * 1024u;   // 来自 UVirtualTexturePoolConfig

SIZE_T TileSizeBytes = 0;
for (int32 Layer = 0; Layer < InDesc.NumLayers; ++Layer)
{
    TileSizeBytes += CalculateImageBytes(InDesc.TileSize, InDesc.TileSize, 0, InDesc.Format[Layer]);
}

const uint32 NumTiles = FMath::Max((uint32)(PoolSizeInBytes / (PoolCount * TileSizeBytes)), 1u);
TileWidthHeight = FMath::FloorToInt(FMath::Sqrt((float)NumTiles));

// 之后两道钳制：
//   TileWidthHeight * TileSize <= GetMax2DTextureDimension()   (D3D12 = 16384)
// Page table encoding limits this to 1<<16. But FTexturePagePool::FreeHeap being 16bit
// and needing an overflow bit reduces us to 1<<15.
const int32 MaxTilesSqrt = 181; //sqrt(1<<15)
TileWidthHeight = FMath::Min(TileWidthHeight, MaxTilesSqrt);

bCanSplit 的池在钳制前还会走一个循环：只要 TileWidthHeight 超过 SplitPhysicalPoolSize，就把 PoolCount 加一再算一遍，直到能装下。拆出来的每张仍是完整共享 atlas，纯粹是被 GetMax2DTextureDimension() 逼的，跟”减少单 drawcall 访问”无关。

2.6 拿真实日志对一遍账

r.VT.ListPhysicalPools 的输出可以逐字节验证上面这套推导。以默认 DefaultSizeInMegabyte = 64（Engine/Source/Runtime/Engine/Classes/VT/VirtualTexturePoolConfig.h:64）为例：

PhysicalPool: [0] DXT1 (136x136):
  SizeInMegabyte= 63.721466
  Dimensions= 11560x11560
  Tiles= 7225

DXT1 是 0.5 byte/texel，136 × 136 × 0.5 = 9248 字节/tile。

NumTiles        = 64 MB / 9248            = 67108864 / 9248 = 7256
TileWidthHeight = floor(sqrt(7256))       = 85
Tiles           = 85 × 85                 = 7225          ✓
Dimensions      = 85 × 136                = 11560         ✓
SizeInMegabyte  = 7225 × 9248 / 1024^2    = 63.7215       ✓

同一份日志里的 BC5 池（1 byte/texel）、G16 池（2 byte/texel，264 tile）都能这样对上。唯独 3-layer 那个池对不上默认值：

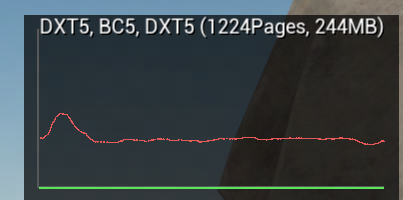

PhysicalPool: [6] DXT5, BC5, DXT5 (264x264):
  SizeInMegabyte= 244.267273
  Dimensions= 9240x9240
  Tiles= 1225

264 × 264 = 69696 texel，三层各 1 byte/texel → 209088 字节/tile。反推 1225 = 35²，而 floor(sqrt(64MB / 209088)) = 17。所以这条池的预算不是 64 MB——256 MB / 209088 = 1283，floor(sqrt(1283)) = 35 ✓。

池尺寸对不上默认值时，先查工程有没有改过 UVirtualTexturePoolConfig 或 r.VT.PoolSizeScale，再怀疑别的。

2.7 为什么必须是一张固定大图

间接寻址要求单一地址空间——页表项只存 (x, y)，shader 无条件采一张物理纹理；切多张就要在每像素采样里多一次”选纹理”分支或 bindless。
绑纹理绑的是 descriptor 不是像素，绑 10k 和绑 1k 成本相同；采样成本正比于采样数和 cache 局部性，与纹理尺寸无关。
单张 atlas 让所有 VT 采样 primitive 共享同一绑定 → cached mesh draw command / PSO 复用 / GPU-driven 才能生效。per-drawcall 换绑会直接击碎批处理。

三、跨帧闭环：一次页面请求的完整生命周期

3.1 心智模型：一帧切四段

RVT 的 GPU 过程不是线性管线，而是一个跨帧闭环，并且在一帧内被切成不相邻的四段，分别插进 FDeferredShadingSceneRenderer::Render() 的不同位置：

第 N 帧
  [段1 帧首]  清空 Feedback Buffer              ← VirtualTextureClear
  [段2 中段]  消费第 N-1/N-2 帧的 Feedback       ← VirtualTextureEndUpdate
  [段3 中段]  生产页面 + 更新 Page Table         ← VirtualTextureFinalizeRequests / PageTableUpdates
  [       ]  BasePass 采样 RVT，同时写 Feedback   ← 无独立 marker（藏在 BasePass 里）
  [段4 帧尾]  压缩 Feedback + 回读               ← VirtualTextureUpdate

❗ 第 N 帧看到的 VirtualTextureDraw，服务的是第 N-1 帧甚至更早的 Feedback 请求。 截帧分析时按”这帧画的页 = 这帧要用的页”去理解，会得出完全错误的结论。

闭环最短 2 帧，实际因为 feedback 回读的 fence，通常 3 帧起。这才是相机快速推近时”先糊后清”的根本原因，而不是 mip 算错了。

3.2 帧内时间轴

Deferred 路径：

顺序	调用点	源码位置	RenderDoc 顶层 marker
1	`BeginUpdate()`	`DeferredShadingRenderer.cpp:1919`	`VirtualTextureAllocate` → `VirtualTextureBeginUpdate`
2	`VirtualTextureFeedbackBegin()`	`DeferredShadingRenderer.cpp:1920`	`VirtualTextureClear`
3	`EndUpdate()`	`DeferredShadingRenderer.cpp:2298`	`VirtualTextureEndUpdate`
4	`FinalizeRequests()`	`DeferredShadingRenderer.cpp:2392`	`VirtualTextureFinalizeRequests` + `VirtualTexturePageTableUpdates`
5	BasePass 等一切采样 RVT 的 pass	—	无 marker
6	`VirtualTexture::EndFeedback()`	`DeferredShadingRenderer.cpp:4350`	`VirtualTextureUpdate`

Mobile 路径的差异：EndUpdate 和 FinalizeRequests 是紧挨着的（MobileShadingRenderer.cpp:1388-1389），不像 Deferred 那样被中间一堆 pass 隔开。移动端截帧看到的是一整块。

3.3 Feedback 的真实语义：每帧都写，不是缺页才写

这是最容易搞错的一点。PackedRequest 在 shader 里是无条件拼出来的，跟页面在不在完全无关：

// Engine/Shaders/Private/VirtualTextureCommon.ush:400-408
// PageTableID packed in upper 4 bits of 'PackedPageTableUniform', which is the bit position
// we want it in for PackedRequest as well, just need to mask off extra bits
OutResult.PackedRequest  = PageTableUniform.ShiftedPageTableID;
OutResult.PackedRequest |= vPageX;
OutResult.PackedRequest |= vPageY << 12;

// Feedback always encodes vLevel+N, and subtracts N on the CPU side.
// This allows the CPU code to know when we requested a negative vLevel which indicates
// that we don't have sufficient virtual texture resolution.
const uint vFeedbackLevel = clamp(vLevel + VirtualTextureFeedbackBias, 0, int(PageTableUniform.MaxLevel + VirtualTextureFeedbackBias));
OutResult.PackedRequest |= vFeedbackLevel << 24;

带 feedback 参数的 TextureLoadVirtualPageTable* 系列重载也是无条件调用 StoreVirtualTextureFeedback。

分流发生在 CPU 侧：

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureSystem.cpp，GatherRequestsTask 内
if (页面已驻留)
{
    // Page is already resident, just need to update LRU free list
    AddPageUpdate(...);          // → PagePool.UpdateUsage()，LRU 保活

    // If continuous update flag is set then add this to pages which can be potentially updated
    // if we have spare upload bandwidth
    if (bForceContinuousUpdate || Space->GetDescription().bContinuousUpdate)
        RequestList->AddContinuousUpdateRequest(...);
}
else
{
    // Page not resident, store for later processing
    PageTableLayersToLoad[NumPageTableLayersToLoad++] = PageTableLayerIndex;
}

✅ Feedback 的第一职责是”保活”，第二职责才是”请求”。 这也解释了 r.VT.PageFreeThreshold（默认 15 帧）的存在意义：连续 15 帧没在 feedback 里出现过的页，才算空闲可回收。

3.4 32-bit Feedback 位域

bit	字段	含义
`[0:11]`	vPageX	页表内 X（12 bit ↔ 页表边长 ≤ 4K）
`[12:23]`	vPageY	页表内 Y（12 bit）
`[24:27]`	vLevel + Bias	mip 级（4 bit）
`[28:31]`	PageTableID	属于哪张页表（4 bit ↔ ≤ 16 space）

那个 bias 不是 1：

// Engine/Shaders/Shared/VirtualTextureDefinitions.h:12
static const int VirtualTextureFeedbackBias = 3;

编码 vLevel + 3、CPU 端减 3。用固定偏移而不是直接编码 vLevel，是为了让 CPU 能识别出负的 vLevel——那表示”当前 VT 分辨率不够”，是 Adaptive VT 升分辨率的触发信号（见 §6）。CPU 侧对应的解码全都写成 FMath::Max(vLevelPlusFixedOffset, VirtualTextureFeedbackBias) - VirtualTextureFeedbackBias。

3.5 稀疏抖动写入

Feedback 不是每像素都写：每个 NxN feedback tile 里每帧只有 1 个像素写（View.VirtualTextureFeedbackMask/Shift 定位），被选中的像素还逐帧用 LFSR 抖动位置，靠几帧覆盖全屏。单像素若采了多张 VT，还会用蓄水池采样（VT_FEEDBACK_RESERVOIR_SAMPLE）在多个请求里随机留一个。

Buffer 大小：

BufferSize = ceil(ViewportW / FeedbackTileSize) × ceil(ViewportH / FeedbackTileSize) × r.vt.FeedbackOverdrawFactor

FeedbackTileSize 来自 r.vt.FeedbackFactor（默认 16，会向上取到 2 的幂），r.vt.FeedbackOverdrawFactor 默认 2，都在 VirtualTextureFeedbackResource.cpp:23-34。

⚠️ Feedback 溢出 = 页面请求丢失 = 页面永远不生成 = 地形一直糊。RenderDoc 里看 VirtualTexture_FeedbackBuffer 的字节数就是判断溢出的第一现场。

3.6 渲染线程主循环

入口 FVirtualTextureSystem::Update（VirtualTextureSystem.cpp:3010）是三步薄封装：

Update()
 ├── BeginUpdate()      // 采集 feedback → 生成请求 → 分配物理页 → 调 producer 产数据
 ├── EndUpdate()        // 第二阶段节流请求 + residency 追踪 + 池扩容
 └── FinalizeRequests() // 真正 GPU 渲染（RVT 在此画）+ 压缩/回写 + 页表更新

BeginUpdate（:2848）：

AllocateResources —— 为各 Space 分配页表纹理、为各物理 space 分配 atlas 纹理
更新 Adaptive VT 分配；处理 flush cache；销毁待删 VT
GVirtualTextureFeedback.Map() —— 拿到前几帧 GPU 写回的 feedback buffer
起异步 task：GatherFeedbackRequests → GatherLockedTileRequests → GatherPackedTileRequests → SubmitThrottledRequests

Feedback 分析（FeedbackAnalysisTask，:1455）：feedback buffer 每个元素记录”我需要 space/level/vAddress 这个 page”。分析 task 把连续相同请求去重合并，产出 FUniquePageList，可多 task 并行后 merge。

GatherRequests（:1492 / GatherRequestsTask :1544）逐 page 解码后分流：

已 resident → AddPageUpdate 更新 LRU；开了 bContinuousUpdate 就再加入连续更新候选
未 resident → 解析 FAllocatedVirtualTexture，算出 producer 局部地址与 level，FindNearestPageAddress 找已加载的最近祖先页：
- 找得到 → 先 AddDirectMappingRequest 把祖先页映射上去，临时用低分辨率顶着
- 祖先页 prefetch → 顺带请求比当前常驻页高 1~2 级的中间 mip，减少 popping
- 生成 AddLoadRequest（要产的 tile）+ AddMappingRequest（产完后映射到哪个页表项）

3 帧延迟是硬编码的：

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureSystem.cpp:2710-2713
static uint32 PendingFrameDelay = 3u;
if (Frame >= PendingFrameDelay)
{
    GatherRequests(MergedRequestList, MergedUniquePageList, Frame - PendingFrameDelay, Allocator, Settings);
}

feedback 是几帧前 GPU 写的，用 Frame - 3 校验 AllocatedVT 有效性，避免给刚分配的 VT 用过期请求。

SubmitRequests（:2231）真正分配物理页并触发生产：

Producer.RequestPageData(...) 问 producer 能否产。RVT 特例：只要场景和 GPUScene 就绪就返回 Available（不从磁盘取），否则 Saturated
节流：非锁定页超过 MaxPagesProduced 就推迟
PagePool.AnyFreeAvailable(Frame, PageFreeThreshold) → PagePool.Alloc(...) 从 LRU free heap 取槽位（满了先驱逐最久未用页并断开其映射）
Producer.ProducePageData(...)：RVT 不立即渲染，把 tile 攒进 FRuntimeVirtualTextureFinalizer，返回 finalizer 指针
统一处理直接映射与产完映射 → PagePool.MapPage

FinalizeRequests（:2568）落到 GPU：

对每个 IVirtualTextureFinalizer 依次 RenderFinalize()（RVT 在这里批量渲染 page）→ Finalize()（压缩/回写）
PhysicalSpace->FinalizeTextures 把被写过的物理纹理 transition 回 SRV
Space->ApplyUpdates(...) 把新映射刷进 GPU 页表纹理
Frame++

3.7 LRU、Residency 与 Mip Bias

LRU：FTexturePagePool::FreeHeap 是个 FBinaryHeap<uint32, uint16>（TexturePagePool.h:239）。UpdateUsage 刷新使用帧，Alloc 取最久未用；PageFreeThreshold 保证本帧用过的页不被驱逐；锁定页永不驱逐。
映射链表：每个物理页可被多个页表项映射（FPageMapping 双向链表，TexturePagePool.h:159），这是跨 VT 共享同一份物理数据的基础。
Residency 反馈（VirtualTexturePhysicalSpace.cpp 的 UpdateResidencyTracking）：可见页占用超过 r.VT.Residency.UpperBound（0.95）就抬高 ResidencyMipMapBias 主动降分辨率保护池，低于 LowerBound（同样 0.95）回落，调整速率 r.VT.Residency.AdjustmentRate（0.2），上限 MaxMipMapBias（4）。锁定页占用超过 LockedUpperBound（0.65）时直接放弃 mip bias——锁定页本来就不受 bias 影响，再降也救不回来。

3.8 帧尾：Feedback 压缩链

VirtualTextureUpdate 这个 scope（VirtualTextureFeedbackResource.cpp:125）名字很坑。它其实只干 Feedback 压缩 + 回读，源码里自己承认这是历史包袱：

// VirtualTextureFeedback would be a more descriptive stat name, but VirtualTextureUpdate
// was used historically and some profile tools may depend on that.

严格按这个顺序：

VirtualTextureUpdate
├── VirtualTextureFeedbackTransition      EndUAVOverlap, UAV → SRVCompute
├── ClearUAV ×3                           清 CompactedFeedback / HashTableKeys / HashTableElementCounts
├── Hash table indirect arguments         CS, 1 group，算后面的 dispatch 参数
├── Build feedback hash table             CS, indirect dispatch，把 raw feedback 打进哈希表去重
├── Compact feedback hash table           CS，哈希表 → 紧凑的 (PageId, Count) 数组
└── VirtualTextureFeedbackCopy            CopyToStagingBuffer，异步回 CPU

压缩后 buffer 大小 = 原始大小 / r.vt.FeedbackCompactionFactor（默认 16），clamp 到 [16, 16384] 后向上取 2 的幂。每个元素是 2 个 uint（CompactedFeedbackStride = 2），即 (PageId, Count)。

CompactedDesc.bSizeInHeader = true（VirtualTextureFeedbackResource.cpp:258）意味着 VirtualTexture.CompactedFeedback 的第一个 uint 是元素计数。RenderDoc 的 Buffer Viewer 直接读它，就知道这帧实际有多少个去重后的页面请求；顶到 buffer 上限说明 FeedbackCompactionFactor 设得太激进，请求被截断了。

回读走 fence + ring buffer，满了就丢最旧的，计数器是 STAT_VirtualTexture_LostFeedback（VirtualTextureFeedback.cpp:19，丢弃发生在 :119-127）。

3.9 一帧的完整时序

sequenceDiagram
    participant GT as Game Thread
    participant RT as Render Thread (FVirtualTextureSystem)
    participant GPU

    Note over GPU: 上一帧 BasePass 采样 VT 时写入 Feedback UAV
    GT->>RT: 组件/primitive 注册, Dirty() 失效
    RT->>RT: Update() → BeginUpdate()
    RT->>GPU: AllocateResources (页表/atlas 纹理)
    GPU-->>RT: Feedback.Map() 取回请求
    RT->>RT: FeedbackAnalysisTask → FUniquePageList
    RT->>RT: GatherRequests (resident? / 祖先页 prefetch / load+mapping request)
    RT->>RT: SubmitRequests → PagePool.Alloc(LRU) → Producer.ProducePageData()
    Note over RT: RVT 只登记 tile 到 Finalizer, 不立即画
    RT->>RT: EndUpdate() (第二阶段节流 + residency + 扩容)
    RT->>GPU: FinalizeRequests → RenderFinalize()
    GPU->>GPU: VirtualTextureDraw (正交相机, mesh pass, alpha-over 合成)
    GPU->>GPU: VirtualTextureCompress (BC/ASTC compute, 可直写 atlas)
    GPU->>GPU: PageTableUpdate (页表 splat, 每 mip 一 draw)
    Note over GPU: 本帧 BasePass 即可采到新页

四、Consumer 侧：三套 Mip 决策

讨论 RVT 的 Mip 时，必须先把三件事分开——它们都跟导数有关，但位于完全不同的阶段：

逻辑 RVT Mip 选择      = 决定访问虚拟纹理的哪一层、哪一页
Physical Page 过滤     = 决定找到物理页以后，如何读取页内 Texel
Producer 源贴图 Mip    = 决定生成该 RVT 页面时，输入贴图各自用哪一层 Mip

4.1 先回顾普通 Texture2D

普通纹理用默认 Texture Sample 时，GPU 根据相邻屏幕像素的 UV 偏导数估算一个屏幕像素覆盖多少 texel：

float2 DUVdx = ddx(UV);
float2 DUVdy = ddy(UV);

Mip ≈ log2(一个屏幕像素覆盖的纹理 Texel 尺寸)

普通纹理有完整 mip chain，采样硬件能依据导数完成 mip 选择、trilinear 和各向异性过滤。

4.2 为什么 Physical Atlas 不能沿用这套

Physical Atlas 的空间布局只表示当前驻留页的位置，完全不保留虚拟纹理在世界空间中的邻接关系：

Physical Atlas
┌────────────┬────────────┬────────────┐
│ RVT A      │ RVT A      │ RVT B      │
│ Mip0 Tile7 │ Mip3 Tile10│ Mip1 Tile2 │
├────────────┼────────────┼────────────┤
│ RVT C      │ RVT A      │ RVT B      │
│ Mip2 Tile4 │ Mip0 Tile91│ Mip5 Tile1 │
└────────────┴────────────┴────────────┘

物理上相邻的页可能来自不同 RVT、不同逻辑 Mip、不同世界区域，而且下一次淘汰后会被重新分配给别的内容（回看 §2.1 的 GetPhysicalLocation，pAddress 就是 LRU 槽位序号）。硬件没法从 Physical Atlas UV 反推虚拟地址关系，所以逻辑 Mip 必须由 shader 显式算。

4.3 逻辑 vLevel 怎么算

// Engine/Shaders/Private/VirtualTextureCommon.ush:305-323
// Always compute mip level using MipLevelAniso2D, even if VIRTUAL_TEXTURE_ANISOTROPIC_FILTERING is disabled
const float ComputedLevel = MipLevelAniso2D(OutResult.dUVdx, OutResult.dUVdy, PageTableUniform.MaxAnisoLog2);
const float Noise         = GetStochasticMipNoise(SvPositionXY);

const float MipLevel = ComputedLevel + MipBias + GlobalMipBias + Noise;
...
return (int)MipLevelFloor + int(PageTableUniform.vPageTableMipBias);

和普通纹理一样以屏幕导数为基础，但结果不交给采样硬件，而是作为虚拟地址的一部分去查页表：

RVT UV + vLevel  →  Page Table  →  Physical Page 坐标 + 实际映射层级

那个 Noise 来自 GetStochasticMipNoise（:277），是 InterleavedGradientNoise 的逐帧扰动——所以 vLevel 不是纯 mipmap，而是”当前 mip + 随机值”。

4.4 Requested vs Mapped：不一定是同一层

Consumer 算出的 RequestedVLevel 不一定等于当前真正采样到的 MappedVLevel。精确页面还没驻留时，页表可以暂时映射到一个更粗的父级页：

RequestedVLevel = 2
Exact page missing
    ↓
MappedVLevel = 4
    ↓
当前帧采样 Mip 4 父页面
同时反馈请求 Mip 2 页面

引擎会用从页表解码出的实际映射层级重新缩放物理 UV 和梯度，才能正确访问父级页：

float2 VTComputePhysicalUVs(inout VTPageTableResult PageTableResult, uint LayerIndex, VTUniform Uniform)
{
    uint PackedPageTableValue = PageTableResult.PageTableValue[LayerIndex / 4u][LayerIndex & 3u];

    uint VLevel = PackedPageTableValue & 0xf;          // 实际映射层级，不是 requested
    float UVScale = float(4096u >> VLevel) / 4096.0f;

    // 解出物理页坐标、拼出 physical atlas UV，再把虚拟导数换算成页内导数
    PageTableResult.dUVdx *= DDXYScale;
    PageTableResult.dUVdy *= DDXYScale;

    return PhysicalUV;
}

4.5 SampleLevel 还是 SampleGrad

逻辑 Mip 在查页表之前就定了，所以找到 Physical Page 之后不会再自动选一次 RVT 逻辑 Mip。剩下的只是页内过滤：

// 关闭 VT 各向异性过滤
Physical.SampleLevel(PhysicalSampler, PhysicalUV, 0.0f);

// 开启 VT 各向异性过滤（r.VT.AnisotropicFiltering）
Physical.SampleGrad(PhysicalSampler, PhysicalUV, PhysicalDUVdx, PhysicalDUVdy);

这里的 SampleGrad 不是重新决定逻辑 Mip，而是负责：在已选定的 Physical Page 内做各向异性过滤、按观察角度确定页内 footprint、正确处理 Virtual UV → Physical Atlas UV 的坐标缩放，并配合 Tile Border 减少过滤跨进不相关物理页的风险。

❗ Tile Border 的宽度直接限制各向异性过滤的强度。默认 4 比普通纹理能做到的各向异性弱，调大会线性增加物理池占用。

4.6 Trilinear 与 Stochastic Mip

屏幕导数算出的连续 Mip 通常是小数（比如 3.4），传统 trilinear 的理想结果是 lerp(SampleMip3, SampleMip4, 0.4)。VT 有两条路：

手动 Trilinear —— 显式查询和采样相邻的两个逻辑 Mip 页面，再用 MipLevelFrac 混合：

return lerp(Sample1, Sample2, PageTableResult.MipLevelFrac);

这是两次独立的虚拟页面访问，不是让 Physical Atlas 的 mip chain 自动选。移动端在不支持 TAA 的平台上默认走这条（r.VT.Mobile.ManualTrilinearFiltering 默认 1）。

Stochastic Mip —— 就是 §4.3 里那个 Noise。不同像素、不同帧概率性地选相邻 Mip，靠 TAA 的时空滤波得到近似平滑的过渡，避免每个像素都读两个物理页。代价是在不做时域滤波的场景下会看到噪点。

4.7 采样侧完整伪代码

float ContinuousMip = ComputeVirtualMipFromDerivatives(RVTUV, DDX(RVTUV), DDY(RVTUV), MipBias);
int32 RequestedVLevel = SelectVirtualMip(ContinuousMip);

FPageMapping PageMapping = LookupPageTable(RVTUV, RequestedVLevel);

if (!PageMapping.bExactPageResident)
{
    WriteVirtualTextureFeedback(RVTUV, RequestedVLevel);
    PageMapping = FindResidentParentPage();
}

FVector2f PhysicalUV = ConvertToPhysicalUV(RVTUV, PageMapping);

FVector2f PhysicalDUVdx, PhysicalDUVdy;
ConvertVirtualDerivativesToPhysicalPage(DDX(RVTUV), DDY(RVTUV), PageMapping, PhysicalDUVdx, PhysicalDUVdy);

return SamplePhysicalPage(PhysicalUV, PhysicalDUVdx, PhysicalDUVdy);

那个 WriteVirtualTextureFeedback 在真实代码里是无条件执行的（§3.3），伪代码里放在 if 内只是为了突出”缺页时它有意义”。

五、Producer 侧：一个页面是怎么画出来的

5.1 哪些东西是提前定死的

创建 RVT Asset 并放置 RVT Volume 后，逻辑结构就定了：世界空间覆盖范围、虚拟纹理逻辑分辨率、Tile Size、Tile Border、最大 Mip 层数、每个 Mip 的逻辑 Tile 数量、世界空间 texel 密度。

Mip 0：64 × 64 Tiles
Mip 1：32 × 32 Tiles
Mip 2：16 × 16 Tiles
Mip 3： 8 ×  8 Tiles
...

但页面内容不会提前全部生成：

Mip 金字塔的逻辑地址空间   ：提前确定
Mip Tile 的具体内容与驻留 ：运行时按需确定

配了 Streaming Low Mips 的话，较粗的远景 Mip 可以通过 Builder 预先构建、从磁盘 streaming——这是”运行时生成页 + 预构建低 mip”的混合方案。

资产属性 → producer 描述的换算在 URuntimeVirtualTexture::GetProducerDescription：按 volume 的世界 XY 长宽比分配 BlockWidthInTiles / BlockHeightInTiles，算出 MaxLevel = ceil(log2(maxTiles)) - RemoveLowMips。

5.2 MaterialType 决定 layer 数与格式

// Engine/Source/Runtime/Engine/Private/VT/RuntimeVirtualTexture.cpp:376 GetLayerCount()
//                                                              :443 GetLayerFormat()

MaterialType	layer 数	压缩格式（layer 0 / 1 / 2）
`BaseColor`	1	DXT1
`BaseColor_Normal_Roughness`	2	DXT1 + DXT5，低质档走 RGB565 / BGRA5551
`BaseColor_Normal_Specular`	2	DXT5 + DXT5
`BaseColor_Normal_Specular_YCoCg`	3	DXT5 + BC5 + DXT1
`BaseColor_Normal_Specular_Mask_YCoCg`	3	DXT5 + BC5 + DXT5
`Mask4`	1（渲染时用 2 个 RT）	DXT5
`WorldHeight`	1	G16（不压缩）
`Displacement`	1	BC4，不压缩时 G16

不支持 DXT 的平台会经 PlatformCompressedRVTFormat 落到 ETC2 系列（DXT1→ETC2_RGB、DXT5→ETC2_RGBA、BC4→ETC2_R11_EAC、BC5→ETC2_RG11_EAC）。MaxTextureLayers = 3 是硬上限（RuntimeVirtualTextureEnum.h:9），对应 RenderTexture0/1/2。

5.3 primitive 怎么被标记进 RVT

以 FStaticMeshSceneProxy 为例：

// Engine/Source/Runtime/Engine/Private/StaticMeshSceneProxy.cpp:1399
inline void SetupMeshBatchForRuntimeVirtualTexture(FMeshBatch& MeshBatch)
{
    MeshBatch.CastShadow = 0;
    MeshBatch.bUseForMaterial = 0;
    ...
    MeshBatch.bRenderToVirtualTexture = 1;                       // 关键标记
}

// 对每种关联的 RuntimeVirtualTextureMaterialType 各发一个 MeshBatch
MeshBatch.RuntimeVirtualTextureMaterialType = (uint32)MaterialType;

FRuntimeVirtualTextureMeshProcessor 只处理带 bRenderToVirtualTexture 的批次，再按 RuntimeVirtualTextureMaterialType 选对应的 FMaterialPolicy_*。

5.4 RenderPage：一页一个正交视图

调用链：

FRuntimeVirtualTextureFinalizer::RenderFinalize   (RuntimeVirtualTextureProducer.cpp:41 起)
  → InitPageBatch
    → RenderPageBatch
      → RenderPage                                (RuntimeVirtualTextureRender.cpp:2258 附近)

RenderPage 里做的事：

// Engine/Source/Runtime/Renderer/Private/VT/RuntimeVirtualTextureRender.cpp:2211-2258
ViewInitOptions.ProjectionMatrix = FReversedZOrthoMatrix(OrthoWidth, OrthoHeight, ZScale, ZOffset);

const FVector4f MipLevelParameter = FVector4f(
    (float)vLevel,
    (float)MaxLevel,
    OrthoWidth  / (float)TextureSize.X,      // 每个 RVT texel 在世界 X 方向覆盖的尺寸
    OrthoHeight / (float)TextureSize.Y);     // 世界 Y 方向

View->bIsVirtualTexture = true;
...
AddSimpleMeshPass(GraphBuilder, PassParameters, Scene, *View, nullptr,
    RDG_EVENT_NAME("VirtualTextureDraw"),
    ERDGPassFlags::Raster | ERDGPassFlags::NeverMerge, ...);

关键点：

现场构造一个 FViewInfo，相机放在 RVT Volume 的 UV 中心正上方，FReversedZOrthoMatrix 正交投影
ViewRect = TileSize + 2 × TileBorder（例如 256 + 2×4 = 264）
GatherMeshesToDraw() 从 FRuntimeVirtualTextureSceneExtension 取”注册到本 RVT 的 primitive”，做视锥 / mip / pixel-coverage 剔除
MRT 输出到 RenderTexture0/1/2
NeverMerge 保证页与页之间在 RenderDoc 里清晰分开

材质里的 RVT Output Level、Output Derivative 节点拿到的就是那个 MipLevelParameter。

5.5 粗 Mip 不是从细 Mip downsample 来的

Producer 根据 vLevel 算出该 Tile 覆盖的 RVT UV 范围：

float DivisorX = BlockWidthInTiles  / (1 << VLevel);
float DivisorY = BlockHeightInTiles / (1 << VLevel);
FVector2D UVSize(1.0f / DivisorX, 1.0f / DivisorY);

vLevel 越大，同样像素尺寸的一个 Tile 覆盖越大的 UV 和世界空间范围：

请求 Mip 0 Tile → 把一小块世界区域绘制到固定大小 Tile
请求 Mip 3 Tile → 把大 8 倍的世界区域绘制到同样大小 Tile

✅ 粗 Mip 页面直接重新光栅化相关 Primitive 和材质，不依赖细 Mip 页面已经存在。这也意味着不同 Mip 可以用不同 Mesh LOD，或者按 mip / 像素覆盖率剔掉太小的 Primitive。

5.6 Producer 材质里的源贴图选哪一层 mip

Producer 材质中的普通 Texture2D 仍然按本次页面绘制产生的 UV 导数选自己的 mip：

生成 RVT Mip 0
    → Tile 覆盖较小世界区域 → 每个 RVT texel 覆盖世界范围小 → 源贴图倾向采细 mip
生成 RVT Mip 4
    → Tile 覆盖较大世界区域 → 每个 RVT texel 覆盖世界范围大 → 源贴图倾向采粗 mip

所以 RVT 不会固定把所有源贴图的 Mip 0 合成进去。正交视图的世界覆盖范围加上 Tile 分辨率自然产生了相应的屏幕导数，普通 Texture Sample 据此自动选层。材质里显式指定 Mip Level、Mip Bias 或 Derivative 时以材质为准。

5.7 分层合成 = blend state + premultiplied alpha

“layered materials” 的合成没有什么专门的合成函数，就是 mesh pass + blend state 的自然结果：

// Engine/Source/Runtime/Renderer/Private/VT/RuntimeVirtualTextureRender.cpp:611
TStaticBlendState< CW_RGBA, BO_Add, BF_One, BF_InverseSourceAlpha, BO_Add, BF_Zero, BF_One >::GetRHI();

BF_One, BF_InverseSourceAlpha 就是标准的 over，配合 shader 侧每个属性乘 Opacity：

// Engine/Shaders/Private/VirtualTextureMaterial.usf:148-150
Out.MRT[0] = float4(BaseColor, 1.f) * Opacity;
Out.MRT[1] = float4(PackedNormal.xy, Mask, 1.f) * Opacity;
Out.MRT[2] = float4(Specular, Roughness, PackedNormal.z, 1.f) * Opacity;

多个 primitive（地形各图层、贴地 mesh）依次 over 混合到同一个 page 的 MRT。属性到通道的映射由 GetColorMaskFromAttributeMask 给出，只写自己负责的通道：

// RuntimeVirtualTextureRender.cpp:625-628
{ CW_NONE, EColorWriteMask(CW_RED | CW_GREEN | CW_ALPHA), EColorWriteMask(CW_BLUE | CW_ALPHA) },  // Normal
{ CW_NONE, CW_NONE,                                       EColorWriteMask(CW_GREEN | CW_ALPHA) }, // Roughness
{ CW_NONE, CW_NONE,                                       EColorWriteMask(CW_RED   | CW_ALPHA) }, // Specular
{ CW_NONE, EColorWriteMask(CW_BLUE | CW_ALPHA),           CW_NONE },                              // Mask

关于 decal 的澄清：引擎里没有把 deferred decal 合成进 RVT 的独立路径。VT 目录里两处 “decal” 都不是合成：

// RuntimeVirtualTextureRender.cpp:554-555
/** Uniform buffer for writing to the virtual texture. We reuse the DeferredDecals UB slot,
    which can't be used at the same time. This avoids the overhead of a new slot. */
IMPLEMENT_STATIC_UNIFORM_BUFFER_STRUCT(FRuntimeVirtualTexturePassParameters, "RuntimeVirtualTexturePassParameters", DeferredDecals);

纯粹是借槽位省开销。要在 RVT 里表现”贴花”，做法是放一张带 RVT Output 的（半透明）贴地 mesh，走同一个 mesh pass 靠 alpha 叠加。引擎只看 bRenderToVirtualTexture + RVT Output，不区分它是不是 decal。

5.8 压缩与拷贝

// Engine/Source/Runtime/Renderer/Private/VT/RuntimeVirtualTextureRender.cpp:1918
const FIntVector GroupCount(((TextureSize.X / 4) + 7) / 8,
                            ((TextureSize.Y / 4) + 7) / 8,
                            NumSlices);

CompressPages 是 compute pass，整个 batch（≤ 8 页）一次 dispatch，Z 维就是 batch 内页数。Entry point 名字直接对应 Material Type：

Material Type	Compute entry
`BaseColor`	`CompressBaseColorCS`
`BaseColor_Normal_Roughness`	`CompressBaseColorNormalRoughnessCS`
`BaseColor_Normal_Specular`	`CompressBaseColorNormalSpecularCS`
`BaseColor_Normal_Specular_YCoCg`	`CompressBaseColorNormalSpecularYCoCgCS`
`BaseColor_Normal_Specular_Mask_YCoCg`	`CompressBaseColorNormalSpecularMaskYCoCgCS`
`Mask4`	`CompressMask4CS`
`Displacement`	`CompressDisplacementCS`

CopyPage（:2027，VirtualTextureCopy）只在关闭压缩时出现，作用是保证通道排布和压缩路径一致。看到它就说明这条 RVT 没走压缩，显存会显著变高。

Direct Aliasing 是个会让 pass 位置整体挪动的开关：

// RuntimeVirtualTextureRender.cpp:1040
// Use direct aliasing for compression pass on platforms that support it.
bDirectAliasing = bCompressedFormat && GRHISupportsUAVFormatAliasing && CVarVTDirectCompress.GetValueOnRenderThread() != 0;

	Compress 位置	是否有 CopyTexture 到 Atlas
direct aliasing 开（PC 默认）	阶段 B（`Finalize`）	直接写进物理 Atlas，无拷贝
direct aliasing 关	阶段 A（`RenderFinalize`）	有一批 `CopyTexture`

⚠️ 在 FinalizeRequests 尾部看到大量 CopyTexture，说明 direct aliasing 没生效——平台不支持 UAV format aliasing，或者 r.VT.RVT.DirectCompress=0。这是一笔纯额外的带宽开销。

5.9 页表更新

FVirtualTextureSpace::ApplyUpdates 把本帧新分配的物理地址 splat 进页表纹理，每个 (纹理 × mip × layer) 组合一个 draw：

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureSpace.cpp:513
RDG_EVENT_NAME("PageTableUpdate (Id: %d, Tex %d, Mip: %d)", ID, TextureIndex, Mip),

Id = VT Space ID
Tex = 该 Space 的第几张页表纹理
Mip = 页表 mip 层级，等价于 vLevel

它走 graphics pipeline 而不是 compute：

VS（PageTableUpdateVS）用 instancing，QuadsPerInstance = 8（PageTableUpdate.usf:32，注释写着 “needs to be the same on C++ side, faster on NVIDIA and AMD”）。每 instance 8 个 quad，每 quad 4 顶点 2 三角 = 6 index → 8 × 6 = 48，这就是截帧里 DrawIndexed(48) 的来历。VS 把 Morton 地址反交织回 (x, y)，按 vLogSize 展开成覆盖该虚拟页范围的 quad。
PS（PageTableUpdatePS_1/2/4）把打包值写进 RT 的 1/2/4 个通道，靠 color write mask 只写目标通道，于是多张 VT 能共享同一张页表纹理的不同 channel：

// VirtualTextureSpace.cpp:498-501
case 0u: BlendStateRHI = TStaticBlendState<CW_RED>::GetRHI();   break;
case 1u: BlendStateRHI = TStaticBlendState<CW_GREEN>::GetRHI(); break;
case 2u: BlendStateRHI = TStaticBlendState<CW_BLUE>::GetRHI();  break;
case 3u: BlendStateRHI = TStaticBlendState<CW_ALPHA>::GetRHI(); break;

前后各有一个 Barrier pass（VirtualTextureSpace.cpp:431 / :564），故意把 SRV↔RTV 的 transition 挡在所有 update pass 的两端，防止 RDG 的 barrier 优化器把它们拆散造成串行化。页表纹理注册时还带了 ERDGTextureFlags::ForceImmediateFirstBarrier，注释写得很直白：so that RTV transitions for the page table textures aren't hoisted。

六、Adaptive Virtual Texture

6.1 普通 RVT 为什么不够用

虚拟贴图边长 = 物理 tile 尺寸 × 页表 tile 数，而页表边长被 4K 钳死（12 bit，见 §3.4）。对 10km×10km 这种大世界：

页表撑死 4K → 纹素密度过低，远达不到地形要的密度
强行加大 → 更新和带宽爆炸，浮点精度也不够

6.2 做法：段页式 + indirection

FAdaptiveVirtualTexture 的思路是在同一个 space 内分配多张 VT——按 UV 网格每格一张高分辨率 sub-VT，外加一张常驻的低 mip VT；shader 里再加一层 page table indirection 纹理，按采样 UV 选中对应网格那张 sub-VT 的页表地址段。

feedback 驱动增减分辨率：某网格看得越近，就给它分配越大的 sub-VT；远了就缩小或回收（走 FreeLRU）。这样地形只要 128² / 256² 的页表，且大小不随地形变大而变大。
变分辨率时直接 remap 页表项（RemapVirtualTexturePages），不重新生成 page → 既没有重生成开销，也没有可见跳变。
每格 sub-VT 的页驻留上限由 r.VT.AVT.MaxPageResidency 控制（AdaptiveVirtualTexture.cpp:30）。

6.3 shader 侧

vLevel < 0 就是 §3.4 里说的”分辨率不够”信号，它触发 indirection 查询：

// Engine/Shaders/Private/VirtualTextureCommon.ush:327 ApplyAdaptivePageTableUniform
if (vLevel < 0)
{
    int2 AdaptiveGridCoord   = floor(UV * SizeInPages);
    uint PackedAdaptiveDesc  = PageTableIndirection.Load(int3(AdaptiveGridCoord, 0));
    if (PackedAdaptiveDesc != 0)
    {
        XOffsetInPages = PackedAdaptiveDesc & 0xfff;            // 该 sub-VT 在页表里的偏移
        YOffsetInPages = (PackedAdaptiveDesc >> 12) & 0xfff;
        MaxLevel       = (PackedAdaptiveDesc >> 24) & 0xf;
        SizeInPages    = 1 << MaxLevel;
        vLevel += MaxLevel;
        UV = frac(UV * SizeInPages);                            // 重定位到 sub-VT 坐标系
    }
}

Indirection 纹理没有 mipmap，每格一个 texel，打包 (XOffset12 | YOffset12 | MaxLevel4)。材质侧走 TextureLoadVirtualPageTableAdaptive* 系列，比普通采样多一次 indirection 查询。截帧里会多出一个 UpdateAdaptiveIndirectionTexture pass（AdaptiveVirtualTexture.cpp:864）。

七、RenderDoc 截帧：marker、资源名与稳定抓帧

7.1 稳态下抓不到东西是正常的

相机不动时的真实情况：

环节	相机不动时
`VirtualTextureClear`	每帧跑
BasePass 里写 feedback	每帧跑（抖动采样，每个 feedback tile 1 像素）
`Build/Compact feedback hash table` + `VirtualTextureFeedbackCopy`	每帧跑
CPU 分析 feedback	每帧跑，结论是”全部已驻留”
`VirtualTextureDraw`	0 个
`PageTableUpdate`	0 个（或只有极少数淘汰重映射）

✅ 稳态下 RVT 仍有固定 GPU 开销（feedback 压缩链），但没有页面生产开销。截帧看到 VirtualTextureUpdate 那一串却找不到 VirtualTextureDraw，是正常的，不是采集失败。

7.2 两种截帧方案

方案 A —— r.VT.RenderCaptureNextPagesDraws

引擎内置钩子（RuntimeVirtualTextureRender.cpp:59），但它用的 FScopedCapture 只包住了单个 VirtualTextureDraw：

// RuntimeVirtualTextureRender.cpp:2234-2258
{
    RenderCaptureInterface::FScopedCapture RenderCapture((RenderCaptureNextRVTPagesDraws != 0), GraphBuilder, TEXT("RenderRVTPage"));
    RenderCaptureNextRVTPagesDraws = FMath::Max(RenderCaptureNextRVTPagesDraws - 1, 0);
    ...
    AddSimpleMeshPass(..., RDG_EVENT_NAME("VirtualTextureDraw"), ...);
}   // ← scope 到此结束

	方案 A：`RenderCaptureNextPagesDraws`	方案 B：常规全帧截帧
capture 内容	只有 1 个 `VirtualTextureDraw`	整帧
外层 marker	`FScopedCapture` / `RenderRVTPage`	完整 RDG 层级
能看到 feedback 链？	否	是
能看到 `PageTableUpdate`？	否	是
能看到 BasePass 采样 RVT？	否	是
自动拉起 RenderDoc UI	是（`ECaptureFlags_Launch`）	看触发方式
设 N 的效果	产生 N 个独立 capture，不是一个含 N 个 pass 的 capture	—

要看完整流程必须走方案 B。方案 A 只适合 debug 某一个页的材质 shader。

7.3 方案 B：抓到含完整 RVT 流程的一帧

难点不在截帧，在于保证被截的那一帧确实在产页。

前置：启用 RenderDoc 插件。 Editor → Plugins → 搜 “RenderDoc” → 勾上 → 重启。启用后工具栏出现截帧按钮，控制台可用 renderdoc.CaptureFrame，capture 自动存到 <Project>/Saved/RenderDocCaptures（RenderDocPluginModule.cpp:295）。

步骤 1 —— 制造”每帧都在产页”

r.VT.ForceContinuousUpdate 1
r.VT.MaxContinuousUpdatesPerFrame 8
r.VT.MaxUploadsPerFrame 32

第三条是关键：continuous update 只花剩余预算（见 §9.5），MaxUploadsPerFrame 太小时它一个都轮不上。

别一上来就用 -1（不限量），那样一帧几百个 VirtualTextureDraw，capture 巨大且难读。8 刚好够看清一个完整 batch（8 页）+ 一次 VirtualTextureCompress。

步骤 2 —— 打开完整 marker

r.RDG.Events 3

默认值是 1（Engine/Source/Runtime/RenderCore/Private/RenderGraphPrivate.cpp:277）：

0: off
1: events are enabled and RDG_EVENT_SCOPE_FINAL is respected  (default)
2: all events are enabled (RDG_EVENT_SCOPE_FINAL is ignored)
3: same as 2, but RDG pass names are also included

分析 RVT 时必须设 3，否则会丢层级。

步骤 3 —— 让 pass 顺序可读（可选但强烈建议）

r.RDG.ParallelExecute 0
r.RDG.AsyncCompute 0
r.RDG.MergeRenderPasses 0

ParallelExecute 0 让 pass 按 RDG 声明顺序线性执行，capture 里的顺序就等于源码里的顺序；AsyncCompute 0 让 feedback 那三个 CS 不跑到独立 queue、全部内联在主时间轴；MergeRenderPasses 0 防止相邻 render pass 被合并（VirtualTextureDraw 本身带 NeverMerge 不受影响，但 PageTableUpdate 会）。

步骤 4 —— 截帧。 Editor 里有多个视口时先 renderdoc.CaptureAllActivity 1（RenderDocPluginModule.cpp:39），然后点工具栏按钮或执行 renderdoc.CaptureFrame。

完整命令清单：

r.RDG.Events 3
r.RDG.ParallelExecute 0
r.RDG.AsyncCompute 0
r.RDG.MergeRenderPasses 0
r.VT.MaxUploadsPerFrame 32
r.VT.MaxContinuousUpdatesPerFrame 8
r.VT.ForceContinuousUpdate 1
renderdoc.CaptureAllActivity 1
renderdoc.CaptureFrame

或者写进 Config/DefaultEngine.ini：

[SystemSettings]
r.RDG.Events=3
r.RDG.ParallelExecute=0
r.RDG.AsyncCompute=0
r.RDG.MergeRenderPasses=0
r.VT.MaxUploadsPerFrame=32
r.VT.MaxContinuousUpdatesPerFrame=8
r.VT.ForceContinuousUpdate=1

❗ 调试完记得关掉 r.VT.ForceContinuousUpdate，否则一直在白烧 GPU。

7.4 Marker 完整速查表

按帧内出现顺序：

#	Marker	类型	含义	源码
1	`VirtualTextureAllocate`	scope	Page Table 分配 / 扩容	`VirtualTextureSystem.cpp:2640`
2	`VirtualTextureBeginUpdate`	scope	帧首 CPU 准备（通常空）	`VirtualTextureSystem.cpp:2848`
3	`VirtualTextureClear`	pass	清 Feedback Buffer	`VirtualTextureFeedbackResource.cpp:102`
4	`VirtualTextureEndUpdate`	scope	消费 Feedback、排产（通常空）	`VirtualTextureSystem.cpp:2968`
5	`VirtualTextureFinalizeRequests`	scope	页面生产总入口	`VirtualTextureSystem.cpp:2568`
5.1	`VirtualTextureDraw`	pass ×N	每页一次材质光栅化	`RuntimeVirtualTextureRender.cpp:2258`
5.2	`VirtualTextureCopy`	pass ×N	非压缩路径通道重排	`RuntimeVirtualTextureRender.cpp:2027`
5.3	`VirtualTextureCompress`	pass ×1/batch	BC/ETC/ASTC 压缩（≤8 页）	`RuntimeVirtualTextureRender.cpp:1904`
5.4	`VirtualTextureUpload`	pass	Streaming VT / RVT low mips 上传	`VirtualTextureUploadCache.cpp`
6	`VirtualTexturePageTableUpdates`	scope	Page Table 更新总入口	`VirtualTextureSystem.cpp:2596`
6.1	`PageTableUpdate (Id: %d, Tex %d, Mip: %d)`	pass ×N	单个 (space,tex,mip,layer) 的映射写入	`VirtualTextureSpace.cpp:513`
6.2	`UpdateAdaptiveIndirectionTexture`	pass	Adaptive VT 间接表	`AdaptiveVirtualTexture.cpp:864`
7	(BasePass 内，无 marker)	—	采样 + 写 Feedback	—
8	`VirtualTextureUpdate`	scope	Feedback 压缩 + 回读（名不副实）	`VirtualTextureFeedbackResource.cpp:125`
8.1	`VirtualTextureFeedbackTransition`	pass	UAV → SRV	`VirtualTextureFeedbackResource.cpp:127`
8.2	`Hash table indirect arguments`	CS	算 indirect dispatch 参数	`VirtualTextureFeedbackResource.cpp:188`
8.3	`Build feedback hash table`	CS	请求去重	`VirtualTextureFeedbackResource.cpp:217`
8.4	`Compact feedback hash table`	CS	紧凑化成 (PageId, Count)	`VirtualTextureFeedbackResource.cpp:249`
8.5	`VirtualTextureFeedbackCopy`	pass	回读到 staging buffer	`VirtualTextureFeedback.cpp:158`

仅在开了 ShowFlag.VisualizeVirtualTexture 时出现：VirtualTextureFeedbackTransitionBeforeExtract / ...AfterExtract（VirtualTextureFeedbackResource.cpp:272 / :287）。

VirtualTextureFinalizeRequests 内部的结构：

VirtualTextureFinalizeRequests
├── [阶段 A] 所有 Finalizer 的 RenderFinalize()
│   └── RVT Finalizer → 按 batch（最多 8 页/batch）依次:
│       ├── VirtualTextureDraw       ×N  (N = batch 内页数, 光栅)
│       ├── VirtualTextureCopy       ×N  (仅未压缩路径, 光栅)
│       └── VirtualTextureCompress   ×1  (compute, 整个 batch 一次)
│   └── SVT / Streaming Low Mips → VirtualTextureUpload
│
└── [阶段 B] 所有 Finalizer 的 Finalize()
    ├── VirtualTextureCompress  (direct aliasing 路径推迟到这里)
    └── CopyTexture             (非 direct aliasing: 中转纹理 → 物理页 Atlas)

7.5 资源名速查表

marker 只告诉你”在干什么”，资源名才告诉你”数据在哪”。这些名字在 RenderDoc 的 Resource Inspector 里可以直接搜：

资源名	是什么	怎么用
`VirtualTexture_FeedbackBuffer`	原始 Feedback UAV	看大小判断是否会溢出
`VirtualTexture.CompactedFeedback`	去重后的请求 (PageId, Count)	首个 uint = 请求数
`VirtualTexture.HashTableKeys` / `...ElementIndices` / `...ElementCounts`	去重哈希表	一般不用看
`VirtualTexture.BuildHashTableIndirectArgs`	indirect dispatch 参数	反推 feedback 元素量
`VirtualTexture_PageTable (格式) i/N`	Page Table 纹理	每个 mip 对应一个 vLevel
`VirtualTexture_PageTableAdaptiveIndirection`	AVT 间接表	只有 Adaptive VT 才有
`VirtualTexture_PageTableUpdateBuffer`	本帧的映射更新列表	看有多少条映射变化
`VirtualTexture_Physical (格式) i/N`	物理页 Atlas	最终数据落地处
`RenderTexture0/1/2`	RVT 页的中转 MRT	看 `VirtualTextureDraw` 的输出
`CompressTexture0/1/2`	压缩后的中转纹理	尺寸是 `TextureSize / 4`
`CopyTexture0/1/2`	非压缩路径的中转	出现即表示未压缩

RenderTexture0/1/2 是 texture2D 还是 texture2DArray，直接反映 batch 大小：ArraySize = PageCount，batch > 1 就是 array。

怎么确认某个 draw 采样了 RVT：看它的 PS 绑定的 SRV 里有没有 VirtualTexture_PageTable 和 VirtualTexture_Physical，以及 UAV 里有没有 VirtualTexture_FeedbackBuffer。这是唯一可靠的判据——BasePass 里的 RVT 采样没有任何独立 marker：

BasePass PS
  ├─ TextureComputeVirtualMipLevel()   → 算 vLevel
  ├─ 查 VirtualTexture_PageTable       → 拿物理页坐标
  ├─ StoreVirtualTextureFeedback()     → 写请求（无条件，见 §3.3）
  └─ 采样 VirtualTexture_Physical      → 得到最终值

7.6 截帧后的判读路径

Event Browser 里按顺序找这几个锚点：

① 帧首   VirtualTextureClear                      ← 找不到 = VT 整个没启用
② 中段   VirtualTextureFinalizeRequests
           ├─ VirtualTextureDraw    × 8           ← 目标
           └─ VirtualTextureCompress × 1          ← GroupCount.Z = 8 印证 batch 大小
③ 中段   VirtualTexturePageTableUpdates
           └─ PageTableUpdate (Id: 0, Tex 0, Mip: N)
④ 中段   BasePass                                  ← 展开找绑了 VirtualTexture_PageTable 的 draw
⑤ 帧尾   VirtualTextureUpdate
           ├─ Build feedback hash table
           ├─ Compact feedback hash table
           └─ VirtualTextureFeedbackCopy

验证抓对了的最快方法：Event Browser 搜索框输 VirtualTexture，应该同时命中 ①③⑤ 三段。只命中 ①⑤ 说明这帧没产页，回去检查步骤 1。

你看到的	说明
只有 `VirtualTextureClear` + `VirtualTextureUpdate` 那一串，无 `VirtualTextureDraw`	稳态，缓存全命中
每帧固定 N 个 `VirtualTextureDraw`（N = `MaxContinuousUpdatesPerFrame`）	continuous update 开着
每帧几十个 `VirtualTextureDraw` 且相机没动	有东西在持续 dirty —— 查有没有每帧移动/更新的 RVT Primitive
大量 `PageTableUpdate` 但 `VirtualTextureDraw` 很少	页面在剧烈 unmap/remap，物理池偏小
`VirtualTextureDraw` 数量顶在 `MaxTilesProducedPerFrame`	被节流了，页面补齐会有延迟

7.7 抓不到时的排查表

现象	原因	处理
一个 `VirtualTexture*` marker 都没有	项目没启用 VT	检查 `r.VirtualTextures`（ReadOnly，要重启）
只有 `VirtualTextureClear` + `VirtualTextureUpdate`	这帧没产页	步骤 1 没生效，或 `MaxUploadsPerFrame` 被新页加载吃光
marker 是扁平的、没层级	`r.RDG.Events` 没设成 3	重设，确认返回值
有 `VirtualTextureDraw` 但里面 0 个 draw call	该页覆盖区域内没有写 RVT 的 Primitive	换个 vLevel / 换位置看
`VirtualTextureCompress` 找不到	走了非压缩路径	会有 `VirtualTextureCopy` 代替；或 direct aliasing 把它推迟到了 `Finalize` 阶段
截帧后 Editor 卡死 / capture 巨大	`MaxContinuousUpdatesPerFrame` 设了 `-1`	改回 8

7.8 `VirtualTextureDraw` 不带身份信息

pass 名就是死字符串 "VirtualTextureDraw"，不含 RVT 名、vLevel、vAddress。多条 RVT 共存时，一堆同名 pass 无法直接区分。按可靠性排序的区分办法：

读 RuntimeVirtualTexturePassParameters uniform buffer 里的 MipLevel.x = vLevel，.y = MaxLevel，.zw = 世界 texel 尺寸（在 RenderDoc 的 Constant Buffer viewer 里看）
看 RT 格式组合（PF_G16 单张 = WorldHeight；三张 BGRA = BC_N_S 系）
看后续 VirtualTextureCompress 的 CS entry 名 → 反推 Material Type
看 ViewRect 尺寸 → 反推 TileSize + 2 × TileBorder

要知道”为什么这一帧要画这 30 个页”，GPU 截帧是看不出来的——那个决策在 CPU 侧。用 Unreal Insights 看 RuntimeVirtualTextureFinalizerRenderFinalize 事件，它带这些字段（RuntimeVirtualTextureProducer.cpp:41-47）：Name（RVT 名）、Priority（EVTProducerPriority）、NumTiles / NumBatches、NumTilesPerLevel（形如 Mips[2-7] 3,8,12,5,1,1）。

八、调试命令与池用量判读

8.1 `r.VT.Residency.Show 1`

叠加显示各物理池的实时用量曲线：

标题栏格式是 %s (%dPages, %dMB)，这里的 DXT5, BC5, DXT5 就是这条池的三层格式，1224Pages / 244MB 是该池的固定总容量，也就是三条曲线的分母。

三条线的颜色定义在 VirtualTexturePhysicalSpace.cpp:298-300：

颜色	图例名	含义
🔴 红 `(0.8, 0.1, 0.1)`	Page Residency	`NumVisiblePages / NumPages` —— 工作集：锁定页 + 近 N 帧内被引用的页
🟡 黄 `(0.8, 0.8, 0.1)`	LockedPage Residency	`NumLockedPages / NumPages` —— 被钉死、不可驱逐的页，是红线的子集
🟢 绿 `(0.1, 0.8, 0.1)`	MipMap Bias	`ResidencyMipMapBias / MaxMipMapBias` —— 当前施加的降 mip 惩罚，归一化

❗ 绿线一旦离地，说明红线已经顶到 r.VT.Residency.UpperBound（0.95），系统在主动降分辨率保命——这时画面糊不是 mip 算错，是池不够。

图上的 1224Pages 和 r.VT.ListPhysicalPools 报的 Tiles= 1225 差 1，是因为 0 号页被保留：

// Engine/Source/Runtime/Renderer/Private/VT/TexturePagePool.h:31
uint32 GetNumPages() const { return FMath::Max(NumPages, NumReservedPages) - NumReservedPages; }
// TexturePagePool.cpp:10
const uint32 FTexturePagePool::NumReservedPages = 1u;

8.2 `r.VT.ListPhysicalPools`

dump 每个物理池的 tile 数、边长、MB、格式，是验证 §2.5 那套推导的权威手段：

PhysicalPool: [6] DXT5, BC5, DXT5 (264x264):
  SizeInMegabyte= 244.267273
  Dimensions= 9240x9240
  Tiles= 1225
  Tiles Allocated= 865 (172.482605MB)
  Tiles Locked= 1 (0.199402MB)
  Tiles Mapped= 864
...
Pool: [4] UInt16 (264x264) x 1:
  PageTableSize= 512x512
  Allocations= 1, 100% (0.666666MB)
TotalPageTableMemory: 0.885412MB
TotalPhysicalMemory: 493.614838MB
TotalLockedMemory: 0.420532MB

读这份输出的要点：

(264x264) 是含 border 的物理 tile 尺寸，反推逻辑 TileSize = 264 - 2×4 = 256
Tiles Allocated / Tiles 就是红线的分子分母，865 / 1225 ≈ 0.71
Tiles Mapped 可以大于或小于 Allocated：一个物理页能被多个页表项映射（§3.7 的 FPageMapping 链表）
页表那部分（Pool: [N] UInt16/UInt32）单独统计，UInt16 vs UInt32 直接印证 §2.3 的 ≤64 判据
TotalPageTableMemory 通常不到 1 MB，TotalPhysicalMemory 才是大头

8.3 其他调试命令

r.VT.DumpPoolUsage                  每个池里驻留着哪些 VT，以及各自占多少页
stat virtualtexturing               VT 系统的 CPU/GPU 计数器（含 Num Feedback Lost Buffers）
stat virtualtexturememory           VT 显存分项
r.VT.Borders / r.VT.Borders.Mip     给 tile 边框着色，肉眼看页边界与 mip 分布
r.VT.RenderCaptureNextPagesDraws    抓下一次（若干次）RVT page 渲染，见 §7.2

r.VT.DumpPoolUsage 的输出形如：

PhysicalPool: [5] G16 (264x264):
  RVT_Height 1 (1)
PhysicalPool: [6] DXT5, BC5, DXT5 (264x264):
  RVT_Material 886 (1)

后面的数字是”这条 VT 在该池里占了多少页 (有多少个 allocation)“。多条 RVT 共用一个池时，这里能一眼看出谁在吃预算。

九、强制更新手段与三个预算

9.1 什么会自动触发重新生产

#	触发源	代码路径
1	缺页（相机移动到新区域 / vLevel 变化）	Feedback → 非驻留分支
2	Primitive 变动（移动、材质改、增删）	`PrimitiveSceneInfo.cpp:2252` `FlushRuntimeVirtualTexture()` → `SceneProxy->Dirty(Bounds)`
3	页面被 LRU 淘汰（物理池不够）	`FTexturePagePool`
4	Continuous update 开启	`GatherRequestsTask` 里的 continuous 分支

❗ 第 2 条只对 bWritesRuntimeVirtualTexture 的 Primitive 生效，而且用的是 Primitive 的整个 Bounds。一个横跨半张地图的 RVT stamp 网格动一下，会脏掉一大片。

9.2 手段总表

手段	粒度	调用方式	效果
`Invalidate(Bounds, Priority)`	区域	Blueprint / C++	该区域页面失效，下帧起重画
`RequestPreload(Bounds, Level)`	区域 + 指定 mip	Blueprint / C++	预热，不失效已有页
`bContinuousUpdate`	单条 RVT	RVT Asset 属性	轮转刷新已映射页
`r.VT.ForceContinuousUpdate 1`	全局所有 VT	CVar	同上，强制对所有 VT 生效
`r.VT.Flush`	全局，核弹	控制台命令	清空所有物理缓存，全部重产

两个 API 都在 Engine/Source/Runtime/Engine/Classes/Components/RuntimeVirtualTextureComponent.h:165 / :173。

9.3 `Invalidate()` 的三个坑

链路：

Component::Invalidate
  → FScene::InvalidateRuntimeVirtualTexture         (ENQUEUE_RENDER_COMMAND)
  → FRuntimeVirtualTextureSceneProxy::Dirty         (累积 DirtyRects + CombinedDirtyRect)
  → 下一帧 BeginUpdate 里 FlushDirtyPages
  → FVirtualTextureSystem::FlushCache(ProducerHandle, SpaceID, Rect, MaxDirtyLevel, ...)

坑 1：Streaming Low Mips 的层级永远刷不掉

// Engine/Source/Runtime/Renderer/Private/VT/RuntimeVirtualTextureSceneProxy.cpp:118
// Any dirty flushes don't need to flush the streaming mips (they only change with a build step).
MaxDirtyLevel = TransitionLevel - 1;

只要配了 Streaming Low Mips，Invalidate 只作用于 TransitionLevel 以下的精细层。远景那几级粗 mip 来自预构建数据，只能重新跑 Build。「改了 Producer 材质但远景没变」就是这个原因。

坑 2：超过 2 个 dirty rect 会被合并成一个大矩形

// RuntimeVirtualTextureSceneProxy.cpp:241-244
bool bCombinedFlush = (DirtyRects.Num() > 2 || CombinedDirtyRect.Rect == FIntRect(0, 0, VirtualTextureSize.X, VirtualTextureSize.Y));
bCombinedFlush &= (CombinedDirtyRect.InvalidatePriority == EVTInvalidatePriority::Normal);

一帧里调 3 次 Invalidate 打三个分散的小区域，实际会退化成刷新这三个区域的外接矩形。要打散调用，请分帧。

坑 3：优先级默认就是 High

// RuntimeVirtualTextureComponent.h:165
ENGINE_API void Invalidate(FBoxSphereBounds const& WorldBounds,
                           EVTInvalidatePriority InvalidatePriority = EVTInvalidatePriority::High);

❗ 注意上面 bCombinedFlush 那行：只有 Normal 才允许合并。默认参数是 High，所以不显式传优先级的 Invalidate 调用天然绕开了矩形合并。这个设计的本意是让优先页保持少量，全都走 High 反而会让节流队列失去意义——要享受合并、降低节流压力，得显式传 EVTInvalidatePriority::Normal。

一个友好设计：r.VT.RVT.DirtyPagesKeptMappedFrames（默认 8）—— 最近 8 帧内用过的脏页不 unmap，只在原地更新，避免”unmap → feedback → 重新 map”造成的闪烁。

9.4 `r.VT.Flush` 的四个限定

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureSystem.cpp:2874-2886
if (CVarVTProduceLockedTilesOnFlush.GetValueOnRenderThread())
{
    // Collect locked pages to be produced again
    ...AddOrMergeTileRequest(..., MappedTilesToProduce);
}
// Flush unlocked pages
PhysicalSpace->GetPagePool().EvictAllPages(this);

限定	说明
① 只是 unmap，生成是被动的	清空后页面变成”非驻留”，要等下一帧 feedback 报告缺页才走加载→生产
② 只清 unlocked 页	`EvictAllPages` 只遍历 `FreeHeap`；locked 页由 `r.VT.ProduceLockedTilesOnFlush`（默认 1）单独排产
③ 只重生成”看得见”的页	feedback 驱动 —— 屏幕外的页清掉就没了
④ 不是一帧恢复	受 `r.VT.MaxUploadsPerFrame` 节流，游戏态默认只有 2

准确说法：Flush 是”一次性把缓存清空”，不是”一次性重画全部”。

9.5 `ForceContinuousUpdate` 为什么默认比 Flush 弱

// Engine/Source/Runtime/Renderer/Private/VT/VirtualTextureSystem.cpp:1944-1970
void FVirtualTextureSystem::GetContinuousUpdatesToProduce(
    FUniqueRequestList const* RequestList, int32 MaxTilesToProduce, int32 MaxContinuousUpdates)
{
    const int32 NumContinuousUpdateRequests = (int32)RequestList->GetNumContinuousUpdateRequests();

    // Negative maximum continous updates allows for uncapped requests
    if (MaxContinuousUpdates < 0)
    {
        for (int32 i = 0; i < NumContinuousUpdateRequests; ++i)
        {
            AddOrMergeTileRequest(RequestList->GetContinuousUpdateRequest(i), ContinuousUpdateTilesToProduce);
        }
    }
    else
    {
        const int32 MaxContinousUpdates = FMath::Min(MaxContinuousUpdates, NumContinuousUpdateRequests);

        int32 NumContinuousUpdates = 0;
        while (NumContinuousUpdates < MaxContinousUpdates && ContinuousUpdateTilesToProduce.Num() < MaxTilesToProduce)
        {
            // Note it's possible that we add a duplicate value to the TSet here, and so MappedTilesToProduce doesn't grow.
            // But ending up with fewer continuous updates then the maximum is OK.
            int32 RandomIndex = FMath::Rand() % NumContinuousUpdateRequests;
            AddOrMergeTileRequest(RequestList->GetContinuousUpdateRequest(RandomIndex), ContinuousUpdateTilesToProduce);
            NumContinuousUpdates++;
        }
    }
}

四个”没那么强”的原因：

候选集只有当前可见的已驻留页，不是整张 RVT 的全部页
每帧只挑 MaxContinuousUpdatesPerFrame 个，游戏默认 1
是随机采样，不是轮转 —— Asset 属性描述写的是 round-robin，实现却是 FMath::Rand()，源码注释还承认可能挑到重复项导致实际更新数少于上限
只花剩余预算 —— 传的是 Updater->PageUploadBudgetRVT，即 MaxUploadsPerFrame 减掉本帧已用于加载新页之后的余额

9.6 语义差别

	`r.VT.Flush`	`ForceContinuousUpdate`
页面是否 unmap	全部 unmap	保持 mapped
过渡期表现	回落到粗父级页 → 可见变糊 / 跳变	原地更新 → 无视觉瑕疵
时序	一次性	每帧持续
范围	全部缓存（含屏幕外）	当前可见页的随机子集
设计意图	重置 / 调试	修”页面生成时依赖贴图还没流送完”

Flush 是”重置”，ContinuousUpdate 是”保鲜”。 两者不能互相替代。

9.7 负值才是真正的最强

MaxContinuousUpdates < 0 那条分支完全不检查 MaxTilesToProduce，预算限制被绕过：

r.VT.ForceContinuousUpdate 1
r.VT.MaxContinuousUpdatesPerFrame -1

等于每帧重画所有可见页、无预算上限。比 r.VT.Flush 更狠（持续 vs 一次性），但也等于关掉了 RVT 的全部缓存收益，退化成”每帧重新渲染一遍地形材质”。

❗ 只适合做 A/B 对比或验证 Producer 材质改动，绝不能带进正式配置。

顺带一个量化技巧：分别在这个组合开 / 关的状态下量 GPU 时间，差值就是 RVT 每帧省下来的 Producer 材质成本。

9.8 三个预算的关系

r.VT.MaxUploadsPerFrame  (Game 2 / Editor 32)     ← 总预算，RVT 页上传
        │
        ├─ 先给"加载新页"（SortRequests 里扣掉）
        │
        └─ 剩下的余额 → 才轮到 continuous update
                            │
                            └─ 再被 r.VT.MaxContinuousUpdatesPerFrame (Game 1 / Editor 8) 卡一道
                               （负值 = 不卡，且连上面的余额也不检查）

r.VT.MaxTilesProducedPerFrame (Game 32 / Editor 500)  ← 另一条独立的产页上限
r.VT.MaxUploadsPerFrame.Streaming (Game 32 / Editor 500)  ← SVT 独立预算

❗ 游戏态 MaxUploadsPerFrame = 2 是最容易被忽略的瓶颈。开了 bContinuousUpdate 却发现完全没效果，十有八九是这 2 个额度全被”加载新页”吃光了。

⚠️ 编辑器档位是独立 CVar 名，不是同一个 CVar 换默认值：r.VT.MaxUploadsPerFrameInEditor、r.VT.MaxTilesProducedPerFrameInEditor、r.VT.MaxContinuousUpdatesPerFrameInEditor、r.VT.MaxUploadsPerFrameInEditor.Streaming。改错名字会一点效果都没有。全部定义在 Engine/Source/Runtime/Engine/Private/VT/VirtualTextureScalability.cpp。

9.9 `MaxContinuousUpdatesPerFrame` 的单位

单位是已经驻留（mapped）的虚拟纹理页 / tile，数据类型是 FVirtualTextureLocalTileRequest，内含 (ProducerHandle, vAddress, vLevel)。换算成截帧里看到的东西：

设 32	截帧里对应
32 个 tile	32 个 `VirtualTextureDraw` pass
每 8 个 tile 攒一批（`MaxRenderPageBatch = 8`）	4 个 `VirtualTextureCompress` dispatch（`GroupCount.Z = 8`）

❗ tile ≠ layer：RVT 如果是 BaseColor_Normal_Specular（3 层），一个 tile 的那次 VirtualTextureDraw 是 MRT 一次输出 3 张 RenderTexture0/1/2，仍然只算 1 个 tile。

十、坑点速查

#	坑	真相
1	「这帧画的页 = 这帧要用的页」	跨帧闭环，最短 2 帧、实际 3 帧起。第 N 帧画的是 N-3 帧的请求
2	「Feedback 是缺页才写」	无条件每帧写，第一职责是 LRU 保活，第二才是请求
3	「截帧没看到 `VirtualTextureDraw` 说明抓失败了」	稳态下就是 0 个。要先用 `ForceContinuousUpdate` 制造产页
4	`VirtualTextureUpdate` 这个 stat 就是 RVT 开销	它只含 feedback 压缩回读。真正的生产成本挂在 `VirtualTexture` stat 下
5	空 scope 找不到 = 没执行	`VirtualTextureBeginUpdate` / `EndUpdate` / `Allocate` 无 GPU pass 时会被 RDG 整个裁掉
6	marker 层级是扁的	`r.RDG.Events` 默认 1，分析 RVT 必须设 3
7	「batch 里的 8 个页应该挨着」	只在攒够 8 页或目标物理纹理变了时断批，源码注释明说不排序：`This should never happen which is why we don't bother sorting to maximize batch size`
8	「粗 mip 是从 mip 0 降采样来的」	直接用正交视图重新光栅化更大的世界范围，不依赖细 mip
9	「RVT 把源贴图 mip 0 烤进去了」	源贴图按本次页面绘制的导数各自选层，粗 mip 页里的源贴图也是粗的
10	「找到物理页后硬件会再选一次 mip」	逻辑 mip 查页表之前就定死了，`SampleLevel/SampleGrad` 只负责页内过滤
11	「改了 Producer 材质，远景没更新」	配了 Streaming Low Mips 时 `Invalidate` 只作用于 `TransitionLevel` 以下，粗 mip 要重跑 Build
12	「`Invalidate` 的小矩形会被精确刷新」	超过 2 个 rect 会退化成外接矩形；而且默认优先级是 `High`，反而绕开了合并
13	「开了 `bContinuousUpdate` 就会持续刷新」	游戏态 `MaxUploadsPerFrame = 2`，额度常被新页加载吃光，一个都轮不上
14	「`r.VT.Flush` 会一次性重画全部」	只 unmap unlocked 页，重生成靠 feedback 被动驱动，且受每帧上传预算节流
15	「多条 RVT 的 `VirtualTextureDraw` 能按名字区分」	pass 名是死字符串，只能靠 `MipLevel` cbuffer / RT 格式 / Compress CS 名反推

十一、参考链接

🔗 Epic 官方文档 - Virtual Texturing
🔗 Epic 官方文档 - Runtime Virtual Texturing
🔗 Epic 官方文档 - Streaming Virtual Texturing
🔗 Epic 官方文档 - Virtual Texture Memory Pools
🔗 Epic 官方文档 - Virtual Texturing Settings and Properties
🔗 Epic 知识库 - Understanding New Default Values For Virtual Texture Streaming Console Variables In UE 5.6
🔗 GDC 2015 - Adaptive Virtual Texture Rendering in Far Cry 4
🔗 Sean Barrett - Sparse Virtual Textures
🔗 RenderDoc 文档
🔗 UE4 VirtualTexture 源码解析

Graphics World

Explorer
